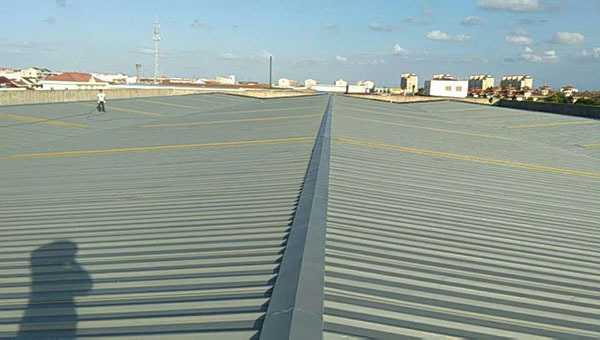

如何有效解決彩鋼瓦生銹問題，對其進(jìn)行除銹翻新就顯得很有必要，下面小編就來說說彩鋼瓦除銹翻新的具體措施：

施工環(huán)境溫度宜為-1530℃，相對濕度不宜大于80%。施工環(huán)境溫度低于10℃時，應(yīng)采取加熱升溫措施。防腐蝕施工前，應(yīng)根據(jù)施工環(huán)境溫度、濕度、原材料及工作特點(diǎn)，通過試驗(yàn)選定適宜的施工配合比和施工操作方法后，方可進(jìn)行大面積施工。在施工及養(yǎng)護(hù)期間，應(yīng)采取防水、防火、防曝曬等措施。進(jìn)行防腐工程施工時，不得與其他工種進(jìn)行交叉施工。

基層處理 先將彩鋼瓦表面的灰塵進(jìn)行清理，然后采用電動砂輪機(jī)或鋼絲刷、砂布將金屬表面的銹皮、氧化物打磨干凈，再用棉紗或破布將金屬表面上浮塵擦干凈。銹蝕嚴(yán)重的地方可用鐵榔頭敲擊，將較厚的銹皮震落。如有油污的地方，應(yīng)用汽油或稀釋劑擦洗，除銹特別注意螺栓連接處、焊縫處的除銹一定要徹底,除銹級別達(dá)到ST2級，完全露出金屬光澤。

除銹工藝要求：基層清理徹底，采用專用設(shè)備進(jìn)行打磨除銹或噴砂除銹，除銹后基層不得有銹蝕斑點(diǎn)存在，油污、油脂，沙塵、鐵砂及金屬氧化物等清理干凈。除銹后、必須在六小時內(nèi)噴底涂進(jìn)行防腐處理，進(jìn)行噴涂工序前，如遇下雨或其他造成基體鋼材表面潮濕的情況時，要待環(huán)境達(dá)到施工條件后，用干燥的壓縮空氣吹干表面水分后除銹；除銹后的鋼材表面達(dá)到除銹等級Sa2.5，表面用毛刷等工具清掃干凈，才能進(jìn)行下道工序，除銹合格后的鋼材表面呈現(xiàn)金屬光澤，每平方米金屬表面銹斑和油漆不得大于5%，如在底涂前已返銹，重新打磨除銹或噴砂除銹，不可降低磨料要求，以免降低粗糙度。

彩鋼瓦除銹處理的具體部位，對于螺栓、螺母等固定件，不作除銹要求。對于可敲擊除銹的設(shè)施，用空壓鑿刀的平頭敲擊，去除重銹塊和銹瘤。采用粗硬毛的鋼絲刷或3號粗鐵砂布對除銹表面進(jìn)行打磨。可見黑色氧化層，對于設(shè)施的邊角部位，采用鋼絲刷或平銼刀等工具進(jìn)行處理。用抹布、棉紗或壓縮空氣清理除銹后的設(shè)施，保持表面的清潔。除銹處理后，必須盡快涂刷頭道底漆，不允許超過4小時，更不允許過夜。

以上就是對彩鋼瓦除銹翻新工藝要求的具體概述，感興趣的朋友可以了解下。更多關(guān)于廠房彩鋼瓦翻新內(nèi)容，盡在亮劍噴涂官網(wǎng)。
